CrossBox-1

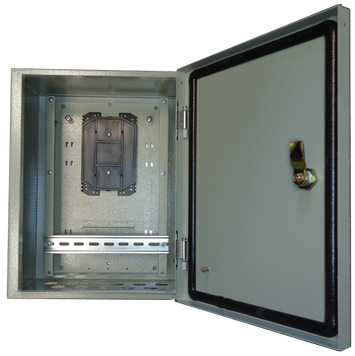

Компактный уличный шкаф TFortis CrossBox-1 адаптированный для коммутаторов TFortis PSW.

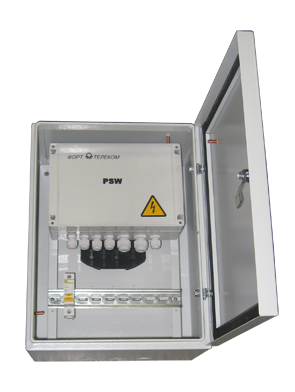

Не смотря на то, что коммутаторы TFortis PSW  имеют всепогодное исполнение, их удобно размещать в шкафу по нескольким причинам. Во-первых, внутри шкафа можно установить дополнительное оборудование (оптический кросс, автоматы защиты, приборы учета электроэнергии и др.).  Во-вторых, металлическая оболочка обеспечивает антивандальное исполнение всему узлу. В-третьих, электронная начинка скрыта от посторонних глаз, чего в некоторых случаях требует заказчик.

Перечень коммутаторов, для которых предназначен TFortis CrossBox-1:
TFortis PSW-2G, TFortis PSW-2G4F, TFortis PSW-1, TFortis PSW-1-45, TFortis PSW-11

Шкаф удобно крепить к опоре с помощью кронштейна TFortis.

Особенности

Компактное решение

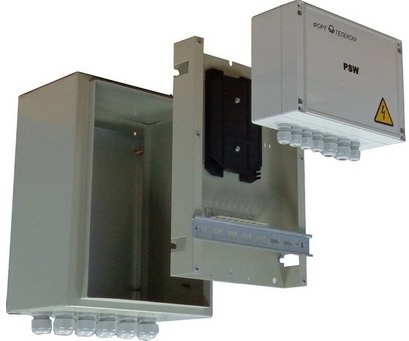

За счет многослойной структуры (коммутатор устанавливается поверх кросса) имеется возможность очень компактно разместить оборудование внутри шкафа.

DIN-рейка для дополнительного оборудования
В шкафу установлена DIN-рейка, на которой можно закрепить дополнительное оборудование (автоматы защиты, приборы учета и другое)

Удобный монтаж
Все компоненты TFortis Box удобно и быстро монтируются. Работы по установке можно разделить на две части. Вначале разваривается оптика, а затем устанавливается активное оборудование. Это позволяет разным бригадам производит инсталляцию системы.

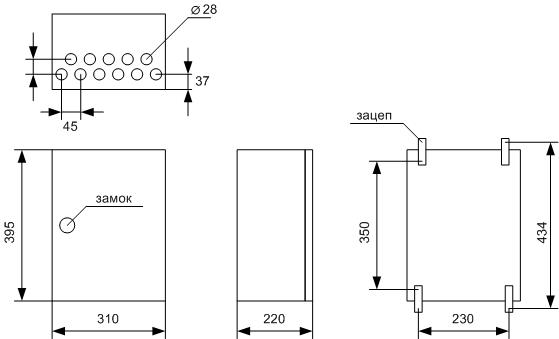

Чертеж шкафа

• Вид установки -  навесной
• Толщина металла -1,5 мм
• Тип покрытия - порошковое, шагрень
• Цвет - RAL 7032
• Степень защиты IP 54
• Угол открытия двери - 105°
• Размер гильз для сплайс-кассеты - 40 или 60 мм
• Масса - 8 кг

Комплектация:

• Шкаф ЩМП-1-0 IP54 «IEK».

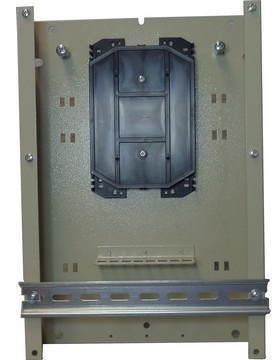

• Оптический кросс:

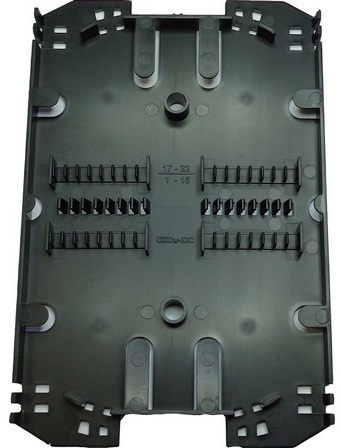

  • Сплайс-кассета под 16 шт. КЗДС
  • Планка адаптеров SC - 8 шт.
  • din-рейка.

Руководство по эксплуатации TFortis CrossBox-1
